產品介紹

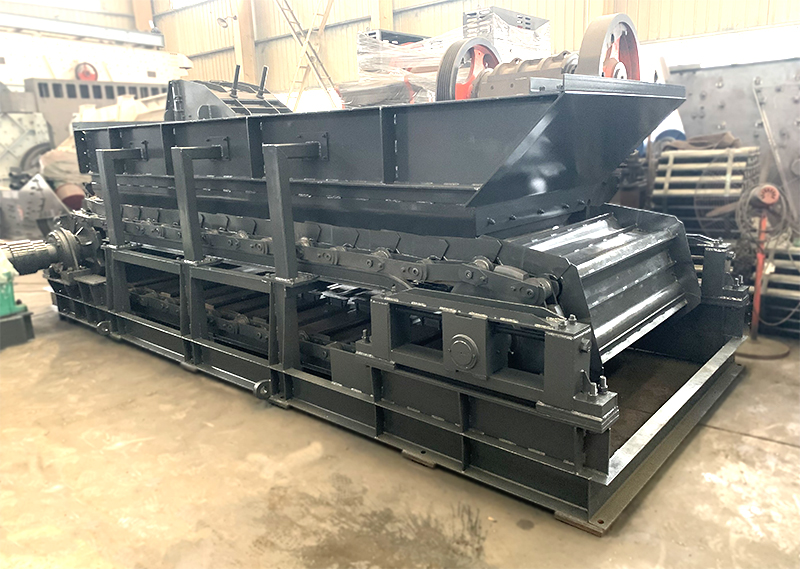

鏈板喂料機是積累了多年制造經驗研發的一種喂料設備。由驅動鏈輪裝置、張緊鏈輪裝置、運載機構、機架、防護罩、送料輥輪、回程輥輪等組成。喂料機尾部裝置采取特殊設計，特別適用于粘性大的物料，不會聚積尾部而造成鏈條出現跳齒現象，而且給料量大小可調。具有結構簡單，造價低，維修方便，可承受大塊物料的沖擊，節約原料，使用壽命長，噪音小等優點。適合大型及中型礦山、磚廠、建材、化工等行業。鏈板喂料機、鏈板喂料機、鏈板喂料機廠家規格，長度可根據客戶的現場尺寸定作。

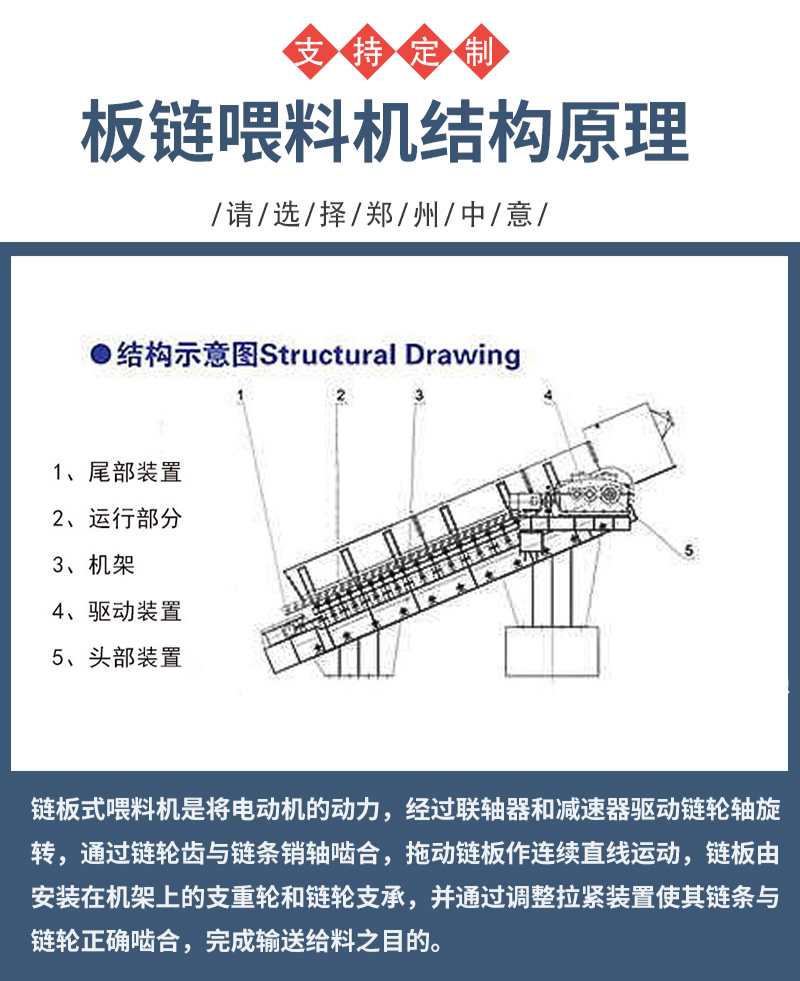

鏈板式喂料機工作原理

其特點如下：　

1、頭輪組合由軸、軸承座、鏈輪及軸承聯軸器等件組成，通過安裝在軸上的兩個鏈輪拖動槽板連續運動，達到運輸給料之目的，鏈輪與軸為鍵聯接，主軸通過鎖緊盤與減速器聯接。　

2、機架主梁為H型鋼結構，在上、下翼板之間焊有若干筋板，兩個H型主梁由若干槽鋼、工字鋼組焊為一整體，其結構堅固穩定。

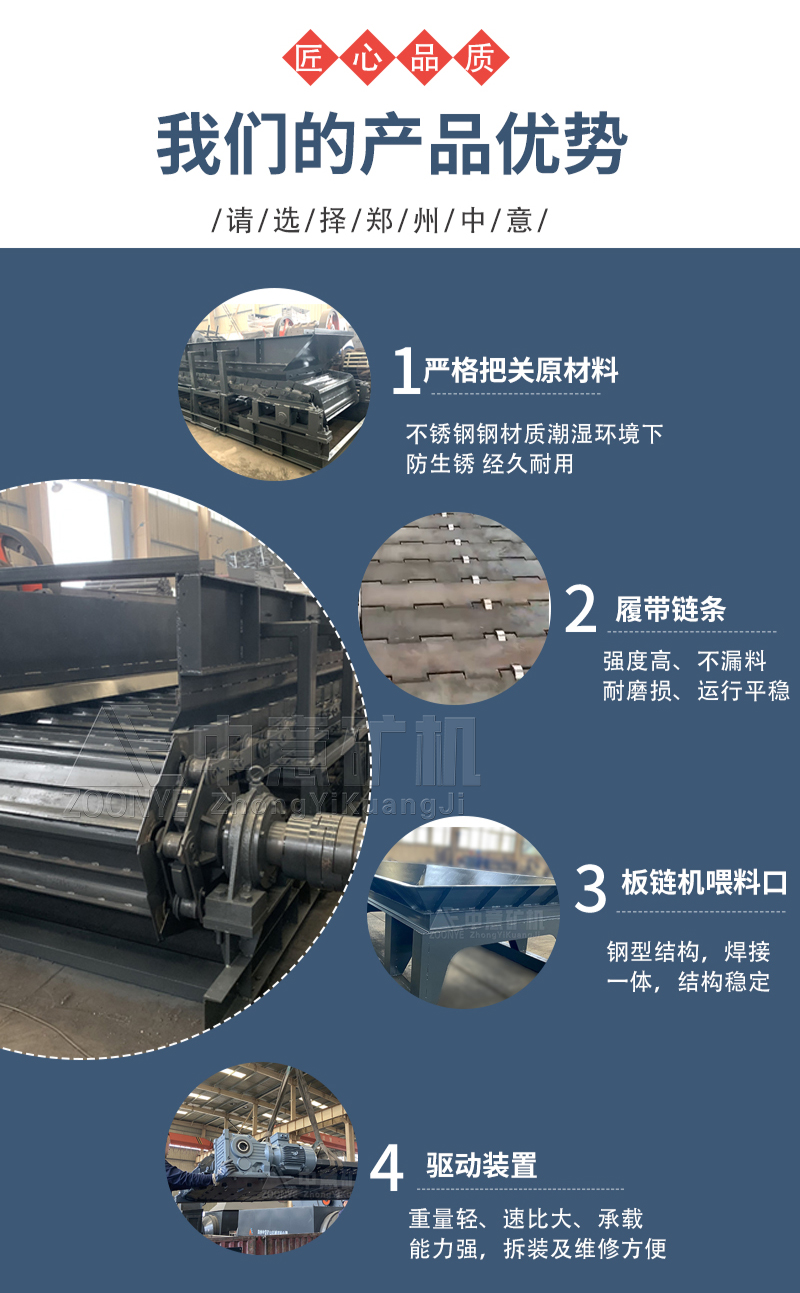

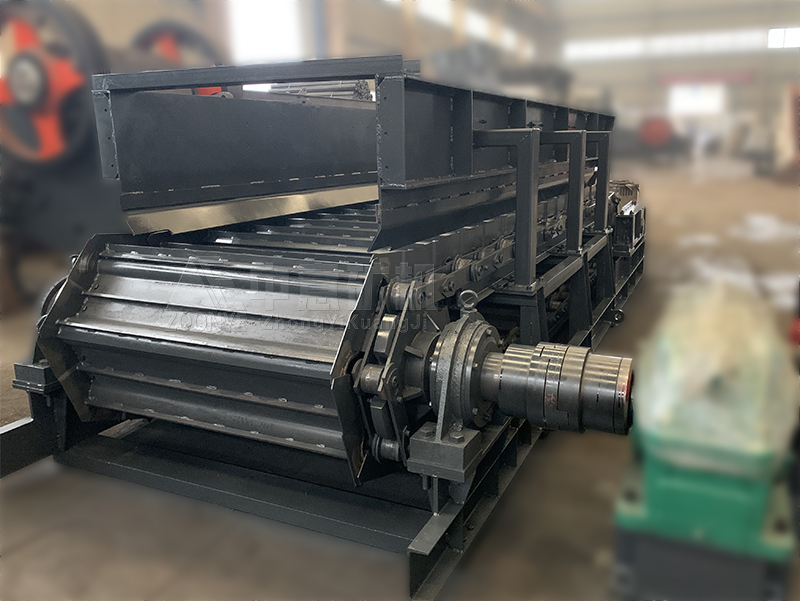

3、回轉體是由槽板1、履帶鏈2等件組成，槽板為雙圓弧搭接式，采用低合金鋼板組焊而成，強度高、耐磨損、不漏料，鏈節是選用專門廠家生產的推土機用履帶鏈條（坦克鏈）。其特點是節距誤差小，運動平穩，強度高、拉力大、無需潤滑。　

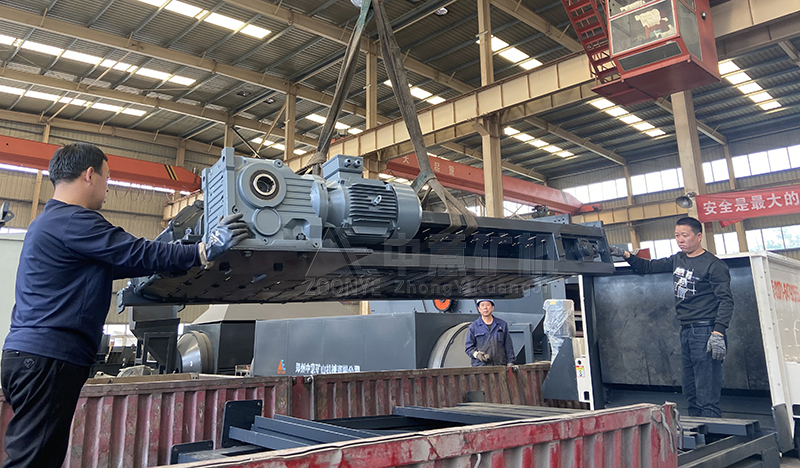

4、驅動裝置是由電動機、聯軸器、硬齒面齒輪減速器、機架等件組成。重量輕、速比大、承載能力強，拆裝及維修方便。　

5、鏈支重輪是由緩沖座、滾動軸承、軸、滾輪、密封圈、壓蓋等件組成。主要用來支承鏈條的工作段，保證鏈條正常運行并承受一部分物料的沖擊和料倉的壓力，還可限制鏈條的跑偏。　

6、下托輥是由支承、密封圈、滾動軸承、軸、滾輪、壓蓋等件組成，主要用來支承回空槽板，防止因鏈板自重而產生過大的撓度而影響正常運行。?

7、尾部裝置是一種螺旋桿拉緊機構，它主要由軸、兩個托輪、軸承、軸承 座、碟形彈簧、及拉緊螺桿等組成。托輪是通過鍵固定在軸上，軸的兩端裝有雙列調心滾子軸承和軸承座。軸承座裝在機架兩側，并在滑板之間前后滑動,調節鏈條的張緊力及糾正運行鏈板的跑偏。　

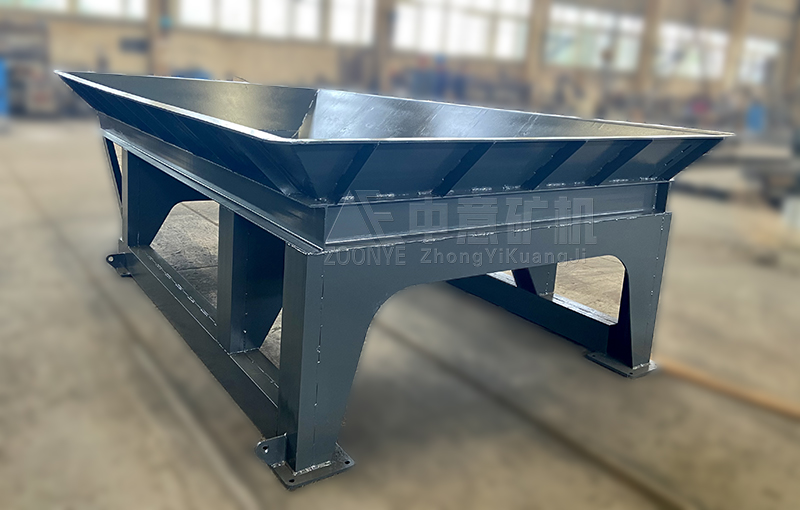

8、欄板頭罩是由側板組合、端板、蓋板、支腿等件組成。主要用來側面擋料以防散料。

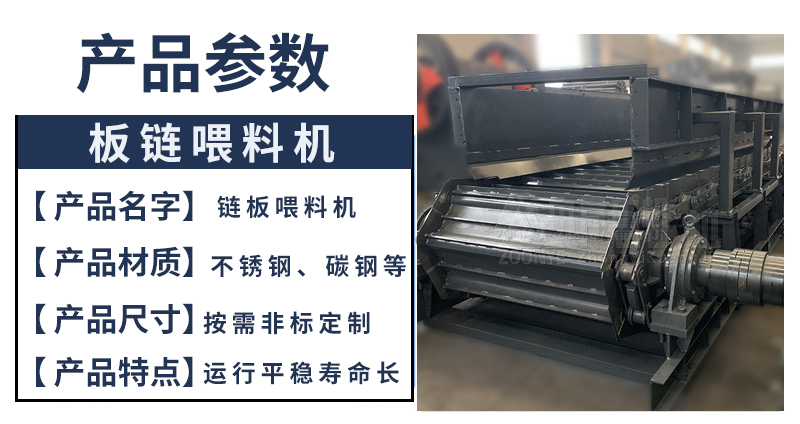

技術參數：
